BS1400 全自動對位SMT錫漿絲印機
[field:title/]
産品特點
    • 高精度印刷適合0.3mm腳距QFP
    • 高重複度±0.01mm
    • 雙刮刀節省錫漿設計
    • AT-align 全自動尋找PCB基准點及PCB誤差調校系統
    • 精密絲杆直線軌導驅動,提供堅固和耐用的機械結構
    • 內置AT-align影像對位軟件,中文視窗操作平台
    • 適用于所有單面和雙面電路板

簡介

BS1400

[歐托創力] BS1400是新壹代的高精密度,全自動的SMT錫漿印刷機,僅需輕按壹鍵啓動"自動PCB調整"(AT-align)功能,全自動尋找PCB基准點並自動調校 PCB 誤差,最適合用于高精密度的批量化生産。

高精度重複的印刷

PCB板是被固定在設計得巧妙而靈活的工作平台上,該平台適用于所有單面和雙面電路板,PCB板位置的調整,工作平台的移動,刮刀的上落,都是經由精密的直線導軌導向引動的,因此可確保非常准確的運動精度以及極高的重複精度。采用雙刮刀配合兩級升降設計,不僅高效率,而且可以很明顯地節省錫漿,減少浪費,提高效益。

自動誤差調校系統

AT-align 全自動尋找PCB基准點及PCB誤差調校系統

控制系統

BS1400是由內置工業用微型處理器的電腦作爲控制核心的,並配有VAG彩色顯示器,采用中文視窗操作平台,而設計出色的應用控制軟件更具有形象化和友好化的操作界面環境,使操作變得容易而簡單。

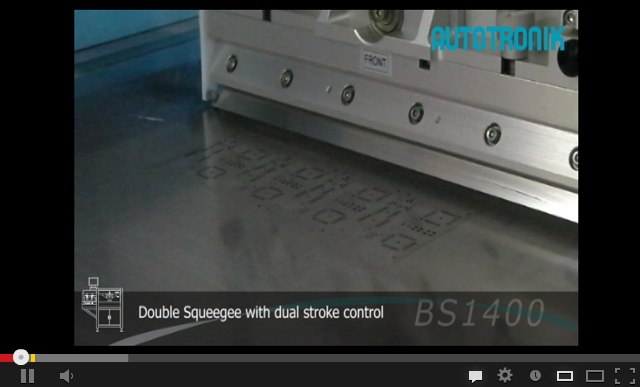

雙刮刀節省錫漿設計

采用雙刮刀配合兩級升降設計,能有效節省錫漿,提高效益

精密絲杆驅動結構

精密絲杆直線軌導驅動,提供堅固和耐用的機械結構

靈活的工作平台

適用于所有單面和雙面電路板

系統規格

印刷速度 : 10 至 100mm/s (伺服馬達控制)
工作台上/下速度 : 0.5 至 5mm/s (伺服馬達控制)
視覺調整系統 : 自動 PCB 調整 (AT-Align 系統)
網框尺寸 (外框) : 450mm x 450mm 至 736mm x 736mm
印刷面積 : 最大: 400mm x 400mm
最大(可選): 350mm x 350mm
最大(可選): 400mm x 450mm
最大(可選): 400mm x 500mm
線路板尺寸 : 最小: 20mm x 20mm
最大: 400mm x 400mm
最大(可選): 350mm x 350mm
最大(可選): 400mm x 450mm
最大(可選): 400mm x 500mm
循環時間 : 15 至 25 sec./PCB
線路板厚度 : 0.2mm 至 8mm
背面零件高度 : 最大: 26mm
印刷行程 : 最大: 400mm
刮刀壓力 : 0 至 15kg
刮刀種類 :
標准長度 :
250mm
可選:
200mm to 400mm
XY 軸可調尺寸 : ± 5mm
可調印刷角度 : ± 2°
定位重複度 : ± 0.01mm
支持工具 : 磁性管針和真空吸附
攝像鏡頭 : 2 個黑白CCD鏡頭
影像對位分解度 : 0.0085mm/步
視覺對位基准點 : 任何基准點、焊墊、IC腳位
系統控制 : Windows 7 / Windows 10
電源及氣壓供應 : 240V 單相交流, 75psi (5.5 bar) 氣壓供應
最高耗電量 : 600W
體積 : 1580 x 870 x 1700mm ( W x D x H )
重量 : 410 kg

* AUTOTRONIK公司保留更改産品設計與規格的權利,屆時恕不另行通知

特色

雙CCD鏡頭,並配合AT-aglin全自動尋找PCB基准點及PCB誤差調校系統 應用控制軟件更具有形象化和友好化的操作界面環境,使操作變得容易而簡單 工作台標准尺寸爲400 x 400mm,亦有更大的工作台可供選擇 采用雙刮刀配合兩級升降設計,能有效節省錫漿,提高效益 AT-align 自動對位軟件可自動尋找PCB基准點,並自動調校PCB誤差 BS1400 絲印機底部清潔裝置

最近相關視頻

BS1400全自動絲印機 功能特點與生産演示
