BS281S桌面型飞行对中贴片机
[field:title/]
产品特点
    • 飞行视觉对中系统,灵活处理0.6mm x 0.3mm (0201) 至 16mm x 14mm 元件
    • 可选高精密度视觉对中系统,针对特小元件 (如01005) 或 特大元件 (如0.5mm脚距QFP、BGAs)
    • 设备左右两边可装两个32位送料盘,最多可装64个智能式送料器 (8mm)
    • 机台最多可装三个标准316mm X 136mm JEDEC Matrix IC盘
    • 可选点胶系统,无需钢网,在焊盘上点焊膏进行快速样板生产
    • 适合小型 或 小批量生产

简介

高精确度

AUTOTRONIK BS281S桌面型小型贴片机是专门针对小型或小批量生产而开发设计的。BS281S内置飞行视觉对中系统,能在拾放0.6mm x 0.3mm(0201)至16mm x 14mm 元件的同时,处理元件对位,节省行程时间。另可选配备高精密度视觉对中系统,针对拾放特小元件(如01005) 或 特大元件 (如0.5mm脚距QFP丶BGAs)。

灵活性强

AUTOTRONIK BS281S桌面型贴片机的用途特广,如设备左右两边可安装两个32住送料盘,每台281S机最多可装上64个智能式送料器(8mm)。设备也允许安装最多三个标准316mm X 136mm JEDEC Matrix IC盘。另外,只要配备DP-4点胶系统,无需钢网,也可在焊盘上点焊膏进行快速样板生产。

多元化自选配件

AUTOTRONIK BS281S桌面型贴片机灵活性特强,可按实际需求配多款配件,如带状自动送料器、条状自动送料器、零散元件盘、IC托盘、散装带状送料盘等等。

系统规格

拾放头数目 (飞行对中): 1
最快速度(最适合条件下): 3000 cph, 2500 cph (IPC 9850)
送料器数目 (8 mm): 最多 64
IC 盘数量: 最多 3个
元件拾放感应: 视觉
元件尺寸:
飞行对中:
- 最小: 0.6 x 0.3 mm - 最大: 16 x 14 mm
视觉对中 (选用BV38):
- 最小: 0.4 x 0.2 mm (选件) - 最大: 150 x 100 mm (选件)
分辨度: X / Y臂 0.005 mm 伺服马达
Z 轴 0.01mm 伺服马达
旋转分辨率: 0 to 360° (0.09°/步)
准确度: +/-0.05mm ( Chip components)
+/-0.03mm (QFP , uBGA)
X-Y 重复精度: +/- 0.01 mm
PCB 尺寸:
不用IC盘:
- 最大 320 x 415 mm
使用1个IC盘
- 最大320 x 270 mm
编程: 键盘输入、影像学习、CAD数据转换(选件)
主要控制: 工业用电脑
操作系统: Windows 7
电源: 220V
功率: 700W
气源压力: 75 psi(5.5 bar),100L/min
贴片机尺寸: 950 x 1050 x 1650mm (WxDxH)
950 x 1050 x 1000mm (WxDxH)(不带底座)
贴片机重量: 165 kg(不带底座)

* AUTOTRONIK公司保留更改产品设计与规格的权利,届时恕不另行通知

最近相关视频

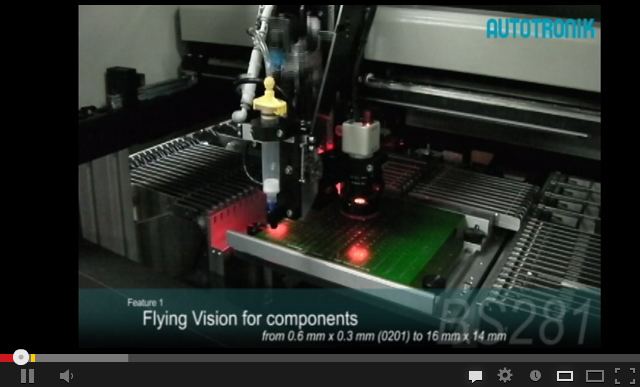

BS281S 桌面型贴片机 功能特点

BS281贴片机视频
