在贴片机生产之前，我们需要对生产进行一系列的设置和准备，比如PCB设置、参考点设置、送料器设置、取料设置以及放料设置等。那这些设置又有哪些标准和要求呢？下面针对贴片机PCB设置进行详解。

1、进入贴片机软件。关于贴片机软件下载及安装，请点击链接http://www.borison.com/xwzx/104.html

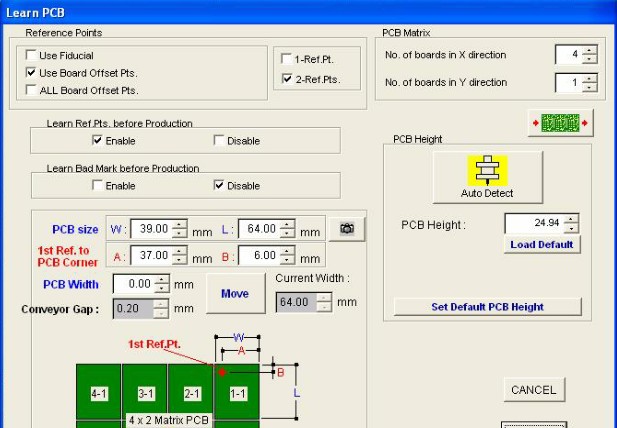

2、进入软件后，打开“设置” -> “PCB设置”。出现下面界面。

3、参考点设置

（1）有一个和二个参考点选项。建议选择两个参考点，生产过程中，软件将会为PCB做角度修正。

（2）选择参考点的识别方式。

- 用基准点：如果电路板是拼板，板上带有基准点标记，请选用此项。

- 用拼板参考点：如果电路板是拼板，板上带有基准点标记，请选用此项。

- 用所有拼板参考点：如果电路板是拼板，同时需要在每个小板（例如每一块小板上都有一个或多个精细脚距的IC）上有极好的放置精确性，则选择此项。

4、PCB拼板量数设置。如果电路板是拼板，请设置X方向小板的数量和Y方向小板的数量；如果电路板是单板：  X方向上拼板的数量＝1。

5、生产前是否（启用/停用）先检查参考点。

6、生产前是否（启用/停用）先检查坏板。

7、设置PCB的高度

（1）点击“自动检测”按钮去检测高度。

（2）点击“设置默认PCB高度”将检测的PCB高度变为默认高度。

（3）在载入贴片文件或建立新文件后点击“加载默认高度”，则软件将自动计算PCB高度，而无需再次进行检测。

注：以上方法适用于使用传送带的贴片机，不带使用传送带的贴片机PCB高度设置方法类似。

8、设置PCB尺寸

（1）PCB Size（W） ­­­ 电路板的宽度

（2）PCB Size（L） ­­­ 电路板的长度

（3）PCB Width ­­­ 电路板的宽度（输送带的宽度）

（4）1st Ref. to PCB Corner（A） ­­­ 第一个参考点到PCB板边的宽度

（5）1st Ref. to PCB Corner（B） ­­­ 第一个参考点到PCB板边的长度

（6）UPPER­RIGHT of Board 1­1（X）­­­板1­1的右上角X长度

（7）UPPER­RIGHT of Board 1­1（Y）­­­板1­1的右上角Y长度

我们公司贴片机软件提供了利用镜头自动学习，学习步骤：

（1）点击“镜头”按钮确定板1­1的右上角

（2）确定板1­1的左下角

（3）确定板1­1第一个参考点的位置

9、编程方式

（1）手动分配送料器（Pick --> Place）

（2）手动以区域分配送料器（Pick --> Place --> Pick [split feeder]）

（3）自动分配送料器（例如LED程序）（Place --> Pick [Auto Assign Feeder]）

根据编程方式来选择合适选择。

经过上述步骤已经完成对贴片机PCB设置，PCB设置主要是进行参考点设置、PCB拼板量数设置、PCB的高度设置、设置PCB尺寸、编程方式。PCB设置完毕后，就可以进入参数点的设置。如需了解SMT贴片机参数点设置，请点击链接http://www.borison.com/xwzx/146.html

以上是标准的PCB设置，如此进行，可以最大限度的保证贴片机的生产规格质量。
