SMT贴片机视觉系统的基本构成

SMT贴片机视觉系统的基本构成是什么?

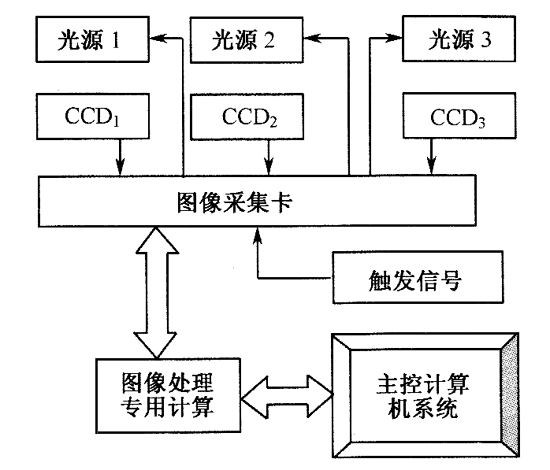

SMT贴片机视觉系统硬件构成图


SMT贴片机视觉系统的基本构成通常由图像处置专用计算机及主控计算机系统、三台彼此独立的CCD成像单元、图画采集卡、光源等单元组成。为了习惯不一样元器件,提升视觉系统的精度及速度,把检测对中像机设计变成对于小型Chip元件的小视界高分辨率的照相机CCD1及对于大型IC的大视界低分辨力的照相机CCD2,CCD3为根底定位照相机。当吸嘴中间抵达检测对中像机的视界中间方位时宣布触发信号获取图画,在触发的一起对应光源闪亮一次。

SMT贴片机视觉系统定位是什么?
贴片机视觉系统定位是当一块新的待贴装PCB通过送板组织传送到指定方位固定起来,安装在贴片头上的基准(MARK点)照相机CCD3在相应的区域通过图像辨认算法搜寻出MARK点,并由系统软件计算出其在坐标系中的坐标,一起将相应的元件应贴装的方位数据送给主控计算机。当相应的贴装元件拾取后,通过元件照相机时, 照相机对元件检测,得到其在拾取后方位坐标并送给主控计算机,与方针方位对比,得到贴装头应移动的方位和转角,在贴装前进行方位和转角的调整,然后完成视觉对中的定位。

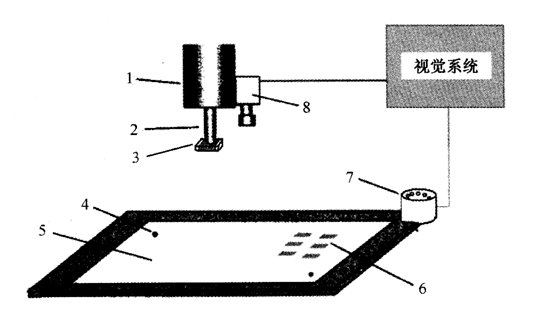

SMT贴片机视觉系统定位图

上图序号说明:1→贴片头,2→吸嘴,3→元件,4→印制板定位符号(MARK),5→PCB,6→元件贴装方位,7→元件照相机,8→MARK点照相机。


激光检测对位是什么?
激光检测是指从光源发生一适中的光束照射在元件上来丈量元件投射的影响。这种办法能够丈量元件的尺度、形状以及吸嘴中间轴的误差。

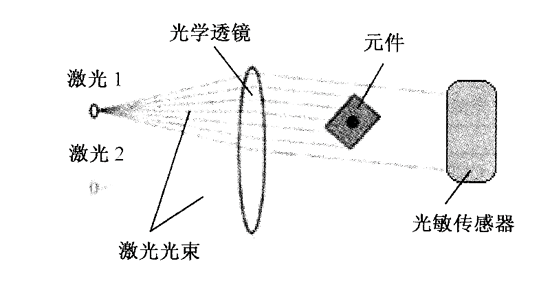

SMT贴片机激光检测对位

激光检测最大长处是速度快,由于元件不需要从摄像机上方走过。但其首要缺点是不能对引脚和密脚元件作引脚查看,因而首要用于对片状元件的检测。20世纪90年代激光对位技能推出时只能处置尺度为7mm × 7mm的元器件,当前第2代激光对位系统处置元件尺度增至18mm × 18mm,可辨认更多的形状,精度也有明显提升。
