SMT表面贴装电子元件电阻介绍

电子元件电阻是SMT表面贴装最常用元件之一,其作用是增加电流通过导体的阻力。也就是阻碍电流流过,应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等。

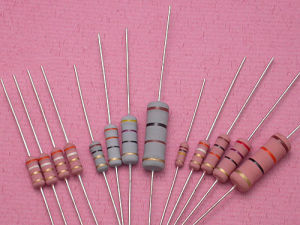

电子元件电阻

一、电阻简介

电阻英文全称是Resistance,通常使用字母R来表示。其作用是增加电流通过导体的阻力。也就是阻碍电流流过,应用于限流、分流、降压、分压、负载与电容配合作滤波器及阻匹配等。

二、电阻单位

电阻的基本单位用希腊字母“Ω”来表示,称为欧姆,简称欧,读音作Omega。单位包括欧(Ω)、千欧(kΩ)、兆欧(MΩ),换算方法为1MΩ=1000kΩ,1kΩ=1000Ω。
电阻数字表示法:101-表示100Ω的电阻,102-表示1kΩ的电阻,103-表示10kΩ的电阻,104-表示100kΩ的电阻,105-表示1MΩ的电阻,106-表示10MΩ的电阻。

三、电阻色环

色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。
色环电阻每种颜色代表不同意义的数字:棕1,红2,橙3,黄4,绿5,蓝6,紫7,灰8,白9,黑0,金、银表示误差。

四、电阻公式

串联:R=R1+R2+...+Rn
并联:1/R=1/R1+1/R2+...+1/Rn两个电阻并联式也可表示为 R=R1·R2/(R1+R2)
定义式:R=U/I
决定式:R=ρL/S(ρ表示电阻的电阻率,是由其本身性质决定,L表示电阻的长度,S表示电阻的横截面积)
举例
已知电压是48V,需要降低至12V,有个12V的灯泡,想装在48V的电动车上。请问需要多大的电阻才稳定?
需要知道这个12V的灯泡是几瓦的。现在以10瓦的为例:12V灯泡电流=10/12=0.083安培,需要降压值=48-12=36伏,需要串接的电阻=U/I=36/0.083=433.7欧姆,电阻需要的功率=IU=0.083*36=2.99瓦。电阻的功率一定要大于3瓦,要通风散热,如果通风散热不好,则要加大电阻的功率。

五、注意事项

电阻在使用前要进行检查,检查其性能好坏就是测量实际阻值与标称值是否相符,误差是否在允许范围之内。方法是使用万用表的电阻档对电阻进行测量。测量时需注意以下两点:
1、要根据被测电阻值确定量程,使指针指示在刻度线的中间一段,这样便于观察。
2、确定电阻档量程后,需要进行调零,方法是两表笔短路(直接相碰),调节“调零”电器使指针准确的指在Ω刻度线的“0”上,然后再测电阻的阻值。另外,还需注意手勿碰电阻两端或接触表笔的金属部分,否则会测试不正确,引起误差。
用万用表测出的电阻值接近标称值,则能认定基本上质量是好的,若是电阻值相差太大或根本不通,则是坏的。
