SMT贴片机安装指南

一、SMT贴片机环境要求

1、SMT贴片机必须安装在平整坚硬的地面上。

2、场地要求

最少4M × 4M 的空间

3、电源

电源是工厂用的220V

4、气源

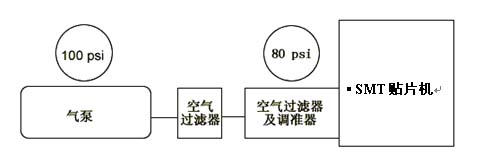

出厂设置为5bar，我们建议客户设为5.5bar，气流是150L/min。空气必须是干燥的。建议在供应给贴片机前使用一个附加的空气过滤器。压力设置如下：

( 建议 )

二、SMT贴片机机器安装

机器放置在一个坚固的木箱里，用螺丝起子打开木箱后，用叉车小心地将机器移离木箱，然后拆走多重泡沫，移走防静电汽珠棉。

拆走多重泡沫和移走防静电汽珠棉后，放置机器在坚固的平坦的地面上，按以下步骤解锁：

1、解开运输时固定机头的临时装置。

2、把拾放头移向机器中间位置。

3、解开Z 轴，拿开Z 轴的泡沫包。

4、在顶部安装事故报警灯并插入四脚的连接器。

5、调整机脚的螺丝，使机器处于水平状态，并且八脚都稳定的接触地面。

6、调校水平：用水平尺调校前后X 轴，然后是Y 轴，调整八个底脚可完成它。

注意：每次重放置机器后，都要校准。物理校准后，用户必须运行SYSTEM CALIBRATION 软件来重新检测A标记。

7、装空气过滤器。

8、装传送带及其它可选件（如果带有）。

三、SMT贴片机电缆连接

1、将电源延长线连接到机器则部的电源引入线接头上。

2、将视频线连接在由机器内伸出的DB-9针显示器接口上。

3、将视频电源线连接在由机器内伸出的显示器的电源接口上。

4、鼠标接在USB接口上。
