BS110手动锡浆丝印机
[field:title/]
产品特点
    • 新一代高精密度、 高可靠性、操作方便的手动锡桨丝印机

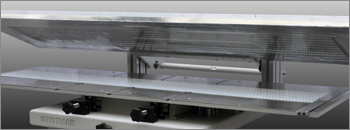

    • 工作台面积广阔,印刷范围高达610mm X 610mm

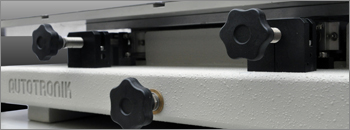

    • 高重复性。设有X轴及Y轴的调节装置,能有效地进行高精密度的快速对位,使锡浆能准确地印刷於精密元件焊盘位置上

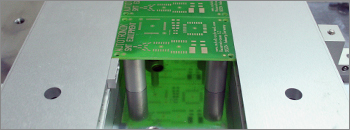

    • 双面印刷

简介

BS110是新一代手动锡浆丝印机高精密度丶高可靠性丶使用方便BS110是新一代高精密度,高可靠性的手动锡桨丝印机。专为各种标准化钢网而设计、使用方便、容易清理,且印刷范围大,特别适合少批量至中批量生产。能准确快速对位及重复印刷,令批量生产轻松地进行。 BS110手动锡浆丝印机印刷面积广阔印刷面积广阔BS110工作台面积广阔,印刷范围高达610mm X 610mm。能支援两种国际钢网格式,包括镙丝钳及镙丝穿孔格式,适用于各种尺寸由300mm X 300mm至740mm X 740mm的 SMT 钢网。 BS110手动锡浆丝印机具有高重复性高重复性BS110设有X轴及Y轴的调节装置,能有效地进行高精密度的快速对位,使锡浆能准确地印刷於精密元件焊盘位置上。X轴及Y轴的调整幅度高达±13mm,而θ轴的调整幅度则是±3.5°。轴的调节装置调较完成后都是自动锁定的,能维持重复性的批量印刷,重复精度高达±0.02mm。 BS110支持双面印刷双面印刷配备强力磁力支撑针,既能把 PCB 板固定在工作台上,又能轻松调整PCB 支撑点位置。另外,支撑组件可悬空 PCB 板,以便进行双面印刷。

操作简易

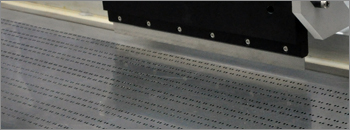

BS110操作步骤1步骤1﹚设定丝网: 将钢网固定在支撑网件上并调整好位置 (只需设定一次,生产中不需再调整)BS110操作步骤2步骤2) 装置PCB板: 将PCB板安放在顶针上与钢网对位 BS110操作步骤3步骤3) 印刷锡浆: 将锡浆用刮刀刷印于PCB板上

系统规格

钢网框尺寸 : 300 x 300 mm to 740 x 740 mm
印刷范围 : 610 mm x 610 mm
1250 mm x 410 mm ( 使用FIX-ST-L120 选件 )
X轴及Y轴可调尺寸 : +/- 13 mm
可调印刷角度 : +/- 3,5°
Z轴尺寸 : 0 - 35 mm
重复精度 : +/- 0.02 mm
丝印机体积 : 900 mm x 300 mm x 1050 mm (L x W x H)
丝印机重量 : 90 kg

* AUTOTRONIK公司保留更改产品设计与规格的权利,届时恕不另行通知
