SP1200 半自动锡浆丝印机
[field:title/]
产品特点
    • 印刷面积可达1200mm x 400mm。适用於350mm x 350mm 至 1480mm x 500mm 规格的钢网

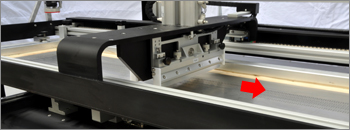

    • 软件化控制刮刀及脱网速度
    • 高性能的垂直脱网设计

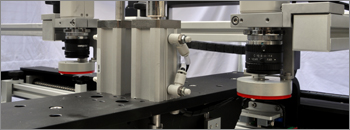

    • 双路高倍放大镜头可视化对位系统

简介

特大的印刷面积印刷面积可达1200mm x 400mm。适用於350mm x 350mm 至 1480mm x 500mm 规格的钢网; 软件化控制刮刀及脱网速度配合功能强大的易用软件,用户可灵活地根据实际要求,设置各种动作和速度,使印刷达到完美无瑕的效果。 高性能的垂直脱网设计独特的两对滚珠导轨系统,实现垂直脱网,能有效避免脱网时锡浆剥落,使印刷的锡浆效果更饱满更精密。 双路高倍放大镜头可视化对位系统搭配了双路高倍放大电子镜头,使PCB的对位更轻松,更快捷,更精确。

操作简易

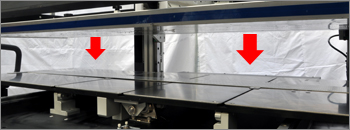

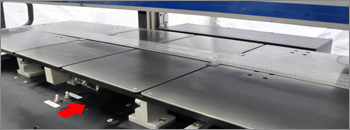

步骤 1 把PCB板放入固定在可滑动的工作台上 步骤 2按下IN键,工作台自动会移动至钢网下 步骤 3按下DOWN键, 钢网会自动降下 步骤 4利用放大镜头, 操作员可以轻易地调整工作台的X 、Y轴及角度, 以对准位置 步骤 5按下START键, 括刀会自动把锡浆刷印於PCB板上

系统规格

SP1200
钢网框尺寸 : 350 x 350mm to 1480 x 500mm
印刷范围 : 最大 1200mm x 400mm
PCB尺寸 : 最大 1250mm x 410mm
X轴及Y轴可调尺寸 : +/- 13 mm
可调印刷角度 : +/- 3.5°
Z轴尺寸 : 0 - 35 mm
重复精度 : +/- 0.01 mm
电源 : 220V(AC), 800W
丝印机体积 : 2100mm x 800mm x 700mm ( W x D x H )
丝印机重量 : 162 kg

* AUTOTRONIK公司保留更改产品设计与规格的权利,届时恕不另行通知
